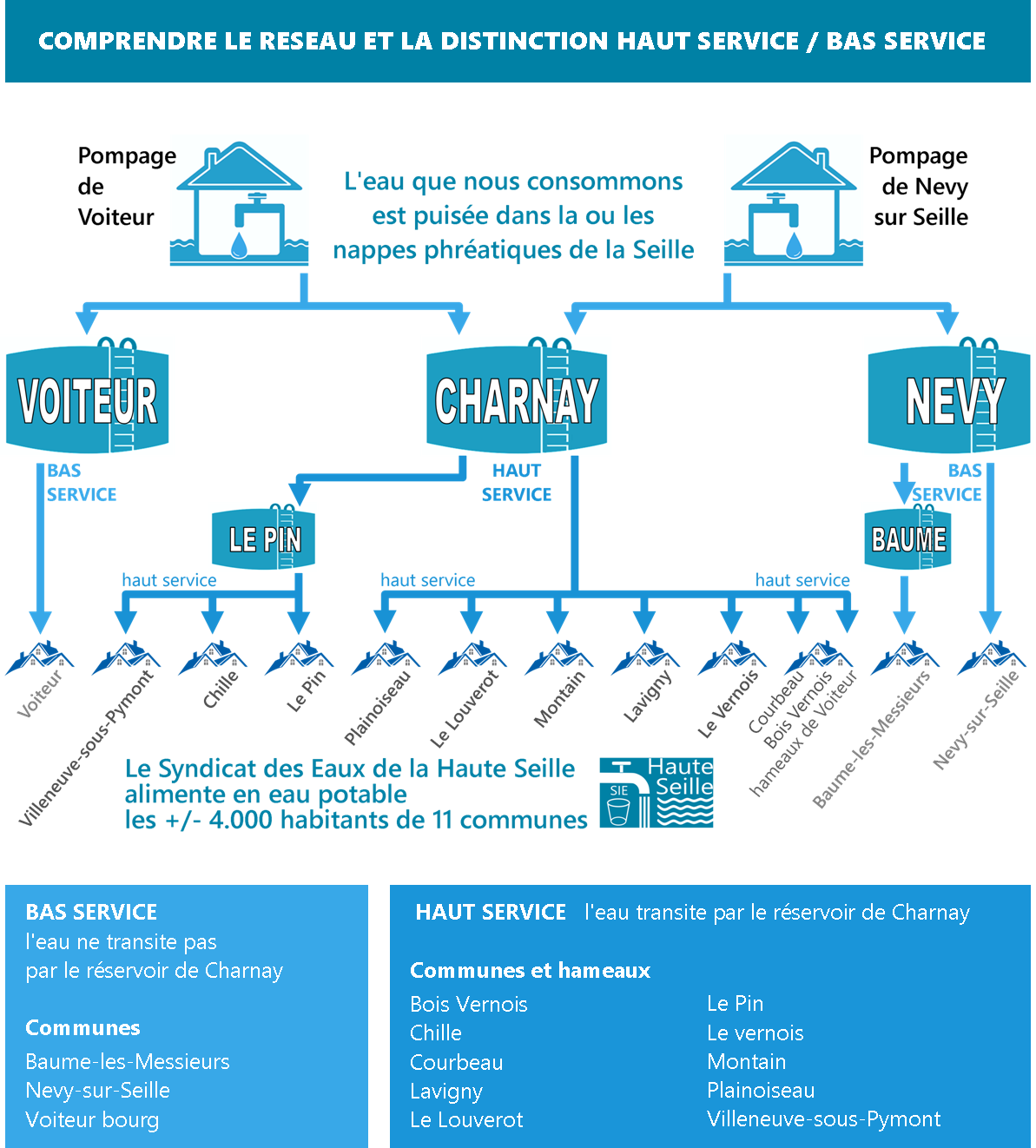

LE RESEAU en details
plus dinfos sur l'hydrologie karstique en cliquant sur l'image
La ressource en eau
Et la complexité du milieu karstique
LE KARST
c'est une structure géomorphologique établie dans les roches carbonatées (calcaires dans le Jura) dans laquelle l'eau souterraine s'accumule, circule, et émerge à des sources souvent importantes
au fil du temps l'eau dissout les roches et modifie les vides qui permettent sa circulation
l'érosion et les effondrements parachèvent le travail qui finit par générer un paysage caractéristique
LE PARCOURS DE L'EAU
autre caractéristique du milieu karstique, la disparité de taille des vides qui permettent les infiltrations et les écoulements de l'eau
induit des circulations souterraines complexes
par leurs dimensions, de quelques micromètres à plusieurs km en longueur
par leurs vitesses de circulation, de quelques dizaines de m par an à quelques km par heure
par leurs imbrications et interconnexions, durables ou éphémères lors d'épisodes pluvieux intenses

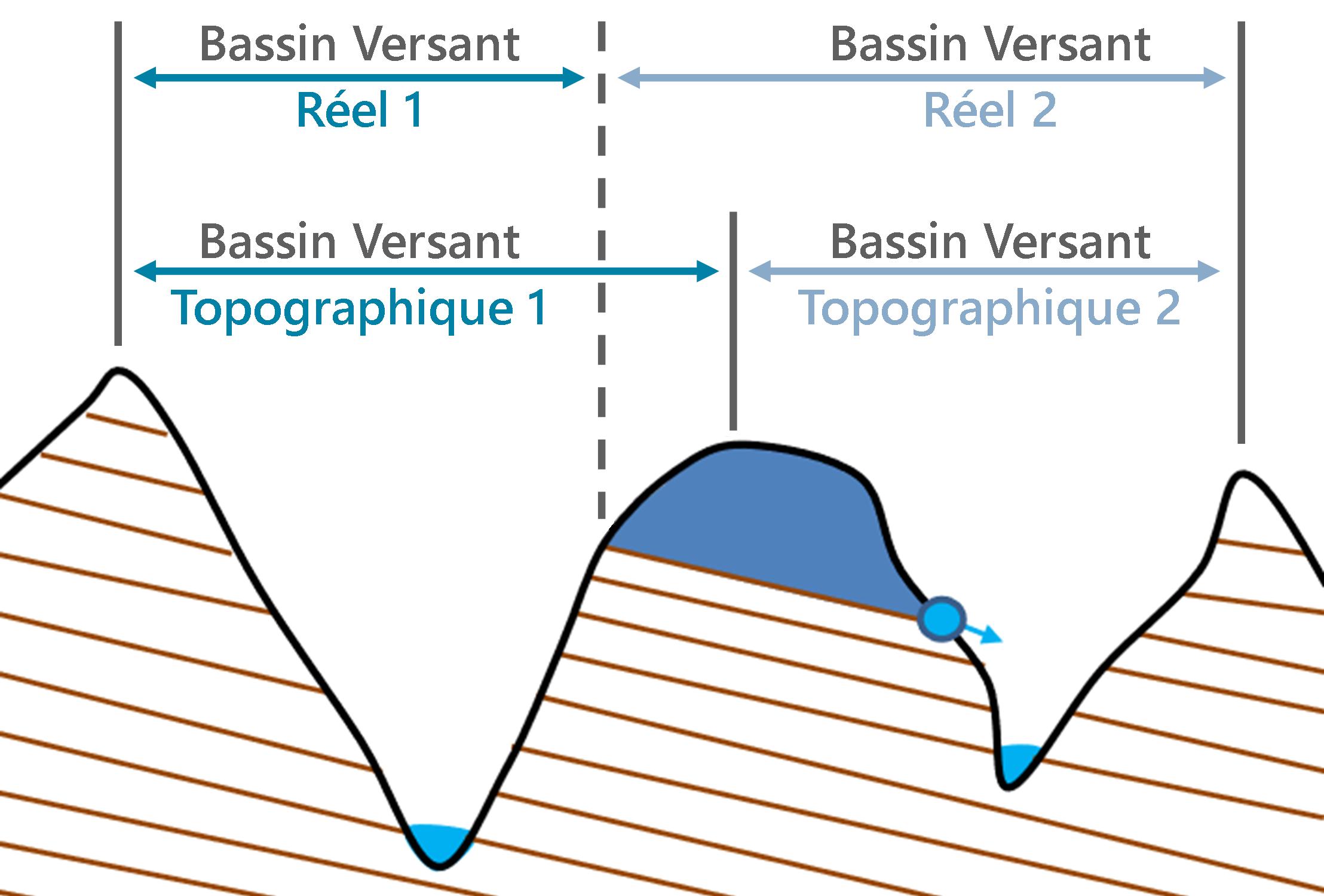

LE BASSIN VERSANT
en fonction des différentes strates rocheuses, des mouvements tectoniques qu'elles ont subi, et de leurs affleurement, le bassin versant hydrogéologique (réel) peut différer du bassin versant topographique
LES CAPTAGES DU SIEHS
sont implantés dans la vallée de la Seille, à proximité du cours d'eau, et puisent dans sa ou ses nappes phréatiques
dont une partie de l'approvisionnement peut se trouver à bonne distance par le biais de la réalité du bassin versant hydrogéologique
la préserver en tout lieu conditionne la qualité de l'eau que nous buvons
Les stations de pompage

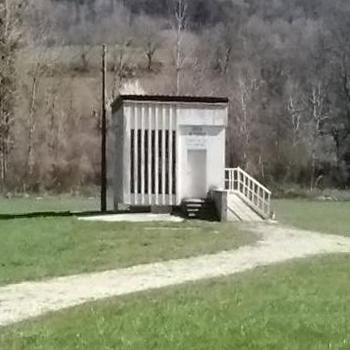

NEVY SUR SEILLE
2 groupes de pompes
Groupe 1, qui alimente le réservoir de Charnay
2 pompes d'aspiration basse (immergées)
capacité 80 m3 / h pour chaque pompe
la 2° est la pompe de secours en cas de panne
2 pompes d'aspiration basse (immergées)
capacité 80 m3 / h pour chaque pompe
la 2° est la pompe de secours en cas de panne
Groupe 2, qui alimente le réservoir de Nevy (Essertines)
2 pompes de surface
capacité 30 m3 / h pour chaque pompe
la 2° est la pompe de secours en cas de panne
2 pompes de surface
capacité 30 m3 / h pour chaque pompe
la 2° est la pompe de secours en cas de panne

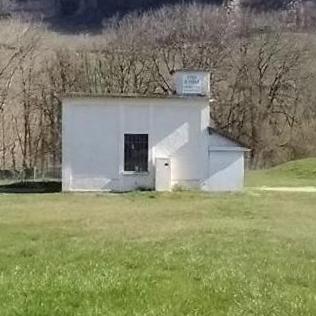

VOITEUR
2 groupes de pompes
Groupe 1, qui alimente le réservoir de Charnay
1 pompe d'aspiration basse (immergée), capacité 50 m3 / h
1 pompe de surface, capacité 40 m3 / h
1 pompe d'aspiration basse (immergée), capacité 50 m3 / h
1 pompe de surface, capacité 40 m3 / h
Groupe 2, qui alimente le réservoir de Voiteur
1 pompe d'aspiration basse (immergée), capacité 30 m3 / h
1 pompe de surface, capacité 30 m3 / h
1 pompe d'aspiration basse (immergée), capacité 30 m3 / h
1 pompe de surface, capacité 30 m3 / h
un traitement antibactérien est injecté au refoulement vers les réservoirs
Le traitement de l'eau

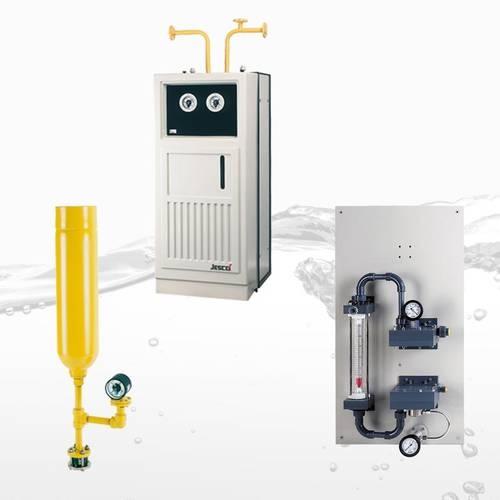

Sur les deux sites le traitement de l'eau est réalisé par chlore gazeux après pompage, les réservoirs sont donc alimentés en eau propre à la consommation
POURQUOI TRAITER
Jusqu'en 2017 l'eau était d'une telle qualité qu'elle était simplement filtrée et ne subissait aucun traitement avant distribution aux abonnés
Il aura suffi de quelques résultats d'analyses non conformes (dépassements minimes et épisodiques des concentrations autorisées en Escherichia coli) pour que l'Agence Régionale de Santé impose un traitement chimique avant mise en circulation dans le réseau de distribution.
D'où l'importance de surveiller en amont les principales causes de ces dépassements, l'arrivée en milieu naturel karstique d'effluents de l'activité humaine (habitat, activité agricole,...) peu ou pas assez épurés.
Et c'est pourquoi l'eau peut maintenant présenter
goût et odeur inconnus jusqu'alors...
Il aura suffi de quelques résultats d'analyses non conformes (dépassements minimes et épisodiques des concentrations autorisées en Escherichia coli) pour que l'Agence Régionale de Santé impose un traitement chimique avant mise en circulation dans le réseau de distribution.
D'où l'importance de surveiller en amont les principales causes de ces dépassements, l'arrivée en milieu naturel karstique d'effluents de l'activité humaine (habitat, activité agricole,...) peu ou pas assez épurés.
Et c'est pourquoi l'eau peut maintenant présenter
goût et odeur inconnus jusqu'alors...
pour garantir la distribution d'une eau conforme aux normes sanitaires

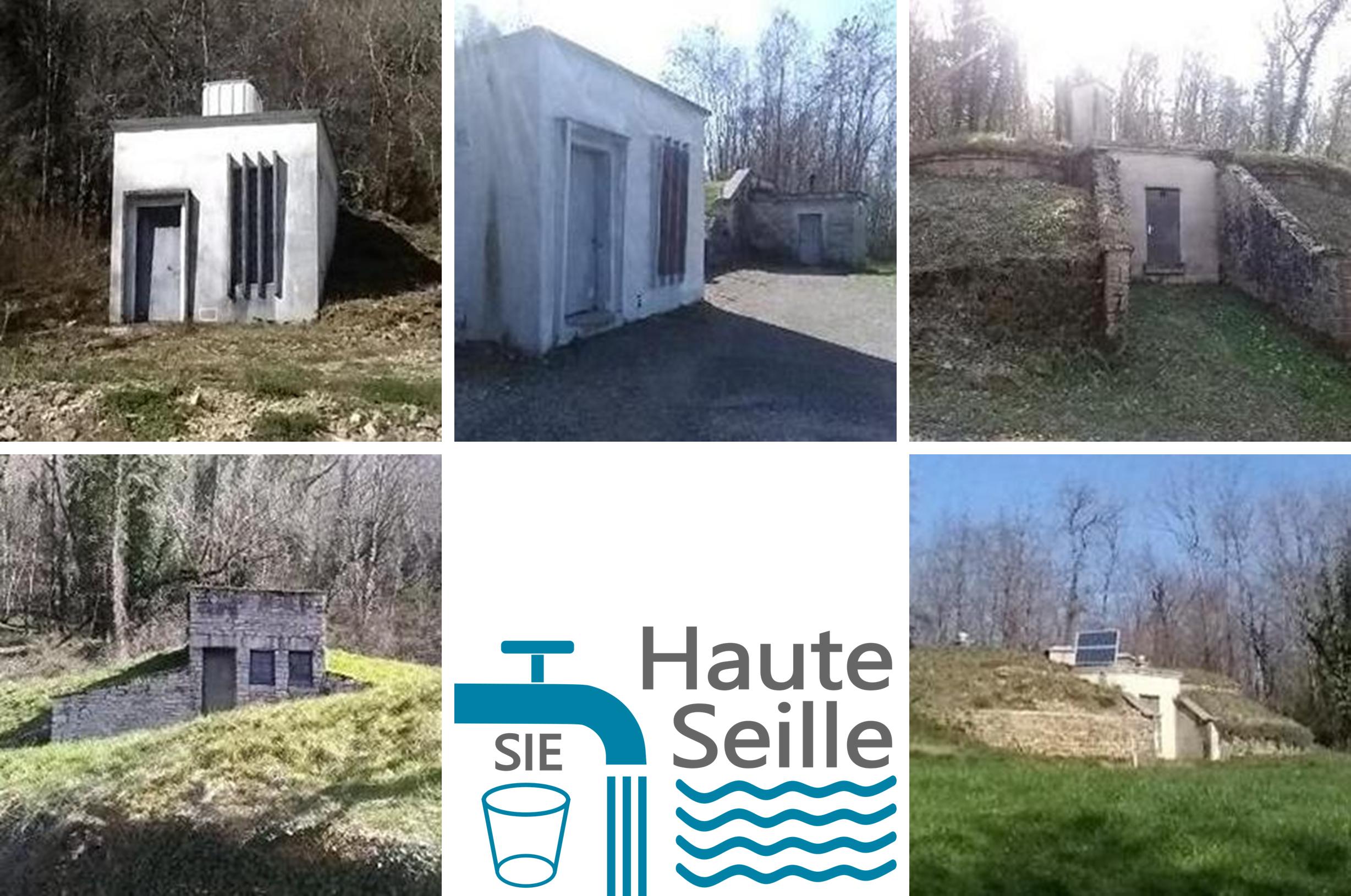

Les réservoirs ou châteaux d'eau
Les réservoirs de Voiteur et de Le Pin sont complémentés par un appoint de chloration par pompe doseuse
VOITEUR
capacité totale 1200 m3 (1 cuve 700 m3 + 1 cuve 500 m3)
altitude 289 m, construit avant 1933
situé sur le "Chemin du Château d'eau", derrière la Salette
il alimente par gravité les abonnés de
Voiteur
il alimente par gravité les abonnés de
Voiteur
NEVY SUR SEILLE
capacité totale 300 m3
altitude 377 m, construit en 1975
situé au lieu-dit "Les Essertines"
il alimente par gravité les abonnés de
Nevy-sur-Seille
il alimente par gravité les abonnés de
Nevy-sur-Seille
et le château d'eau de Baume-les-Messieurs
BAUME LES MESSIEURS
capacité totale 200 m3
altitude 355 m, construit en 1975
situé au-dessus de l'Abbaye, le long de la route vers Granges/Baume
il alimente par gravité les abonnés de
Baume-les-Messieurs
il alimente par gravité les abonnés de
Baume-les-Messieurs
CHARNAY
capacité totale 400 m3 (2 cuves de 200 m3)
altitude 390 m, construit en 1933
situé au lieu-dit de "Charnay" sur la commune de Voiteur
au-dessus du hameau de Courbeau
il alimente par gravité les abonnés de
Courbeau
Le Vernois
Lavigny
Le Louverot
Montain
Plainoiseau
au-dessus du hameau de Courbeau
il alimente par gravité les abonnés de
Courbeau
Le Vernois
Lavigny
Le Louverot
Montain
Plainoiseau
et le château d'eau de Le Pin
LE PIN
capacité totale 300 m3 (2 cuves de 150 m3)
altitude 382 m, construit en 1933
situé à proximité nord du Château du Pin
il alimente par gravité les abonnés de
Le Pin
Chille
Villeneuve-Sous-Pymont
il alimente par gravité les abonnés de
Le Pin
Chille
Villeneuve-Sous-Pymont
un maillage conçu pour amener l'eau au plus près en minimisant les infrastructures
